MOS管也就是常說的場效應管(FET)有結型場效應管、絕緣柵型場效應管(分為強化型和耗盡型場效應管)。也可以分為兩種類型的p溝道和n溝道，這里按p溝道和n溝道分類。

場效應管的作用主要有信號轉換、控制電路的斷路，在此說明MOS管作為開關管的使用。

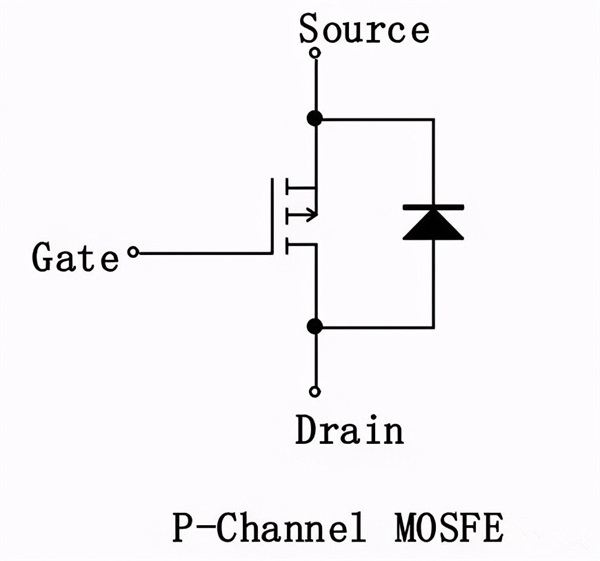

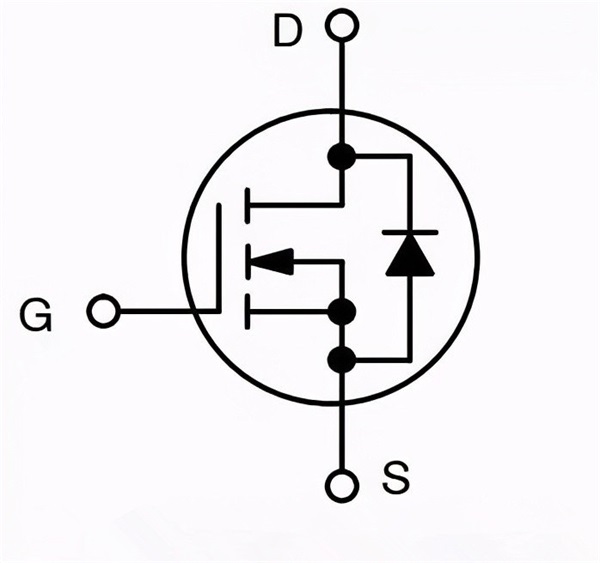

關于MOS管的選擇，請注意泄漏電壓(D、S兩端承受的電壓)、工作電流(通過MOS管的電路)、開啟電壓(通過MOS管的G、S電壓)、工作頻率(*的開關頻率)。讓我們看看MOS管的引腳。如下圖所示：

有G(柵極)、S(源)、D(漏極)三個引腳。在開關電路中，D和S相當于需要連接的電路兩端，g是開關控制。

在這里，我們分享了辨別p槽和n槽的方法。我們看到中間箭頭，把G(柵極)連接的部分作為槽，知道PN結，不是NP結，而是p指n，所以腦子里想到了這樣的場景P->N，箭頭是P->N，中間箭頭是N，指向槽是n槽，指向s(沒有指向槽)的是P槽。該方法也適用于三極管的判別(NPN、PNP)。

上圖顯示，右側有寄生二極管，起到保護作用。根據二極管的單向?qū)щ娦裕部梢灾涝陔娐愤B接中d和s應該如何連接。

如果使用有寄生二極管的n槽MOS管，d的電壓必須高于S的電壓。否則，MOS管就不能正常工作(二極管導游)。使用有寄生二極管的p槽MOS管，s的電壓高于d的電壓，原因相同。

以下是MOS管的導通條件。只要記住電壓方向與中間箭頭方向相反，即導通(當然，這種相反的電壓需要達到MOS管的開啟電壓)。例如，導流電壓為3V的n通道MOS管，g的電壓比S的電壓高3V可以導流(d的電壓也比S的電壓高)。

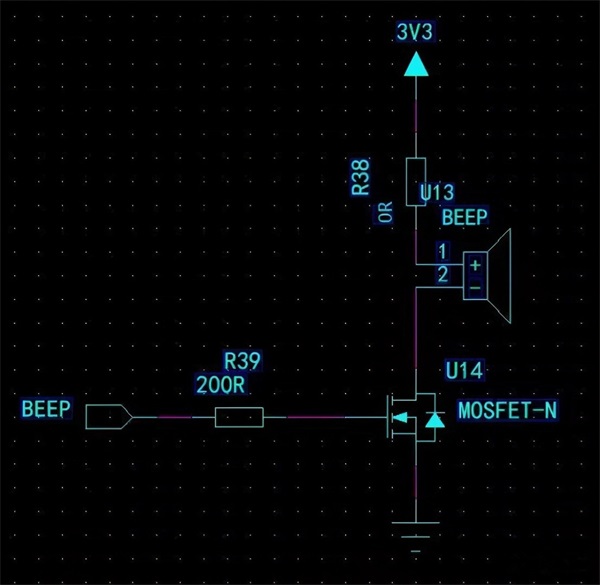

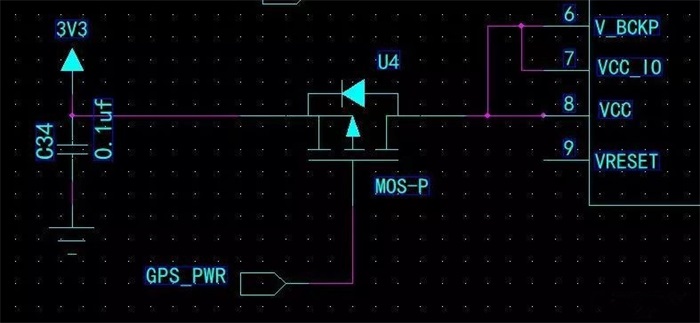

同樣，導流電壓為3V的P槽MOS管，g的電壓比S的電壓低3V可以導流(s的電壓比d的高)。電路中的典型應用如下圖所示，分別為n槽和p槽的MOS管驅動電路：

在n通道的MOS管的電路中，BEEP引腳可以通過高電平引導，蜂鳴器發出聲音，低電平關閉蜂鳴器的P通道的MOS管可以控制GPS模塊的電源斷開，GPS_PWR引腳可以通過低電平時引導，GPS模塊正常供電。

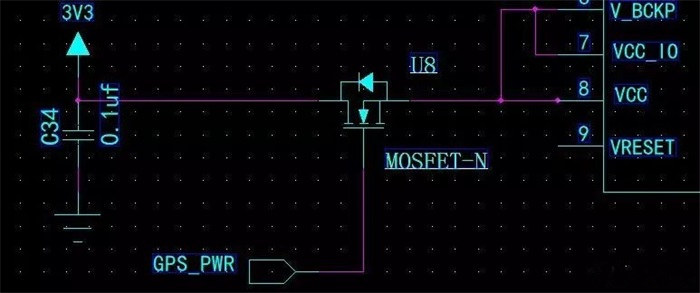

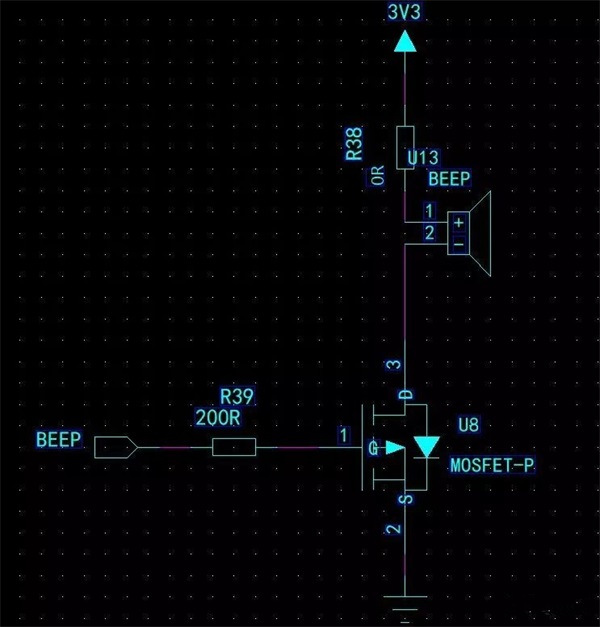

重點、重點、重點:在以上兩個應用電路中，n槽和p槽MOS管不能相互替代，以下兩個應用電路不能正常工作：
